Plataforma sin plomo del portador del proceso de SMT de la plataforma de la soldadura con el ciclo de vida de 20000 veces

China Plataforma sin plomo del portador del proceso de SMT de la plataforma de la soldadura con el ciclo de vida de 20000 veces proveedor
Plataforma sin plomo del portador del proceso de SMT de la plataforma de la soldadura con el ciclo de vida de 20000 veces proveedor Plataforma sin plomo del portador del proceso de SMT de la plataforma de la soldadura con el ciclo de vida de 20000 veces proveedor Plataforma sin plomo del portador del proceso de SMT de la plataforma de la soldadura con el ciclo de vida de 20000 veces proveedor

Ampliación de imagen :  Plataforma sin plomo del portador del proceso de SMT de la plataforma de la soldadura con el ciclo de vida de 20000 veces

Datos del producto:

Lugar de origen: DongGuang China
Nombre de la marca: Chuangwei
Certificación: CE ISO
Número de modelo: CWSC-3

Pago y Envío Términos:

Cantidad de orden mínima: 1 set
Precio: Negotiable
Detalles de empaquetado: cada sistema se embale en caso de la madera contrachapada
Tiempo de entrega: 1-3 días después del pago confirman
Condiciones de pago: T / T, L / C
Capacidad de la fuente: conjuntos de 300 al mes
Contact Now
Descripción detallada del producto
ciclo de vida: 20000 veces Color: Gris del negro azul
Condición: Nuevo OperationTemperature estándar: 260
Temperatura máxima de la operación (C): 350 Tamaño de la hoja (milímetros): 2440×1220


Plataforma sin plomo del portador del proceso de SMT de la plataforma de la soldadura con un año WarrantySpecification:


Modelo DurostoneCHP760 DurostoneCAS761 DurostoneCAG762
Grado Estándar Antiestático Antiestático (óptico)
Color Azul Negro Gris
Densidad (g/mm3) 1,85 1,85 1,85
OperationTemperature estándar 260 260 260
Temperatura máxima de la operación (C) 350 350 350
Tamaño de la hoja (milímetro) 2440×1220 2440×1220 2440×1220
Tickness/peso (mm/kg) 3/17, 4/22 5/28, 6/33, 8/44 10/55, 12/66

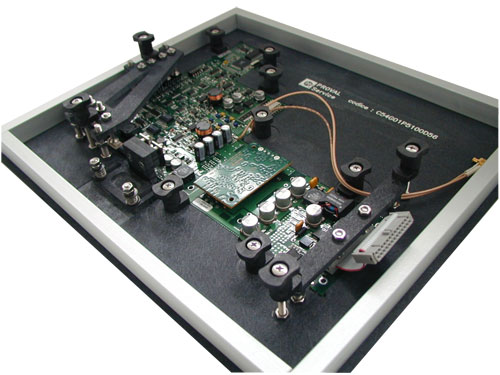

 Plataforma sin plomo del portador del proceso de SMT de la plataforma de la soldadura con el ciclo de vida de 20000 veces

Utilizado por la mayor parte de nuestros clientes debido a algunas ventajas:

1. una colocación más rápida en cadena de producción
2. bajos costos debido a los desaparecidos de barras reforzadas
3. una mejor media del volumen
4. una mejor producción con diverso tipo del tablero en la cadena de producción

la tecnología (SMT) del Superficie-soporte es el factor principal que conduce densidades más altas del circuito por pulgada cuadrada en PCBs. Directamente la atadura de componentes y de los dispositivos a la superficie de placas de circuito ha permitido a productos realizarse con velocidades de circuito mucho más altas, no prohibidas mayor densidad del circuito, y requiere menos conexiones externas. Estos avances han bajado grandemente costes, funcionamiento mejorado y confiabilidad de producto. Sin embargo, estas ventajas no vienen sin sus desafíos. La goma de la soldadura de la impresión en tamaños de disminución del cojín, poniendo componentes más pequeños, y reflowing a las asambleas enteras con sus variedades de finales y de materiales de la terminación es apenas algunos de los desafíos técnicos que los ingenieros de proceso hacen frente a cada día.

Nuestra red de las ventas

Plataforma sin plomo del portador del proceso de SMT de la plataforma de la soldadura con el ciclo de vida de 20000 veces

Esta valoración se puede hacer de tres maneras


Si un PWB está disponible (poblado preferiblemente) - nuestros ingenieros de ventas pueden evaluar rápidamente a su tablero.
Si los datos de diseño del PWB están disponibles los procesaremos, analizamos y evaluamos remotamente.
Usted puede hacerlo usando las reglas presentadas abajo - nuestros clientes encuentran rápidamente que los dos métodos antedichos son los más fáciles.
Gerber, Excellon y otros datos requeridos
Tierra del Pin a la evaluación de la liquidación del cojín de SMT

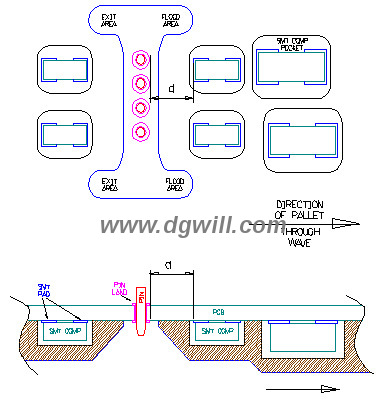

Las dos figuras debajo de cada pieza de la demostración de un CSWSC en opiniones del plan y de la sección. La figura derecha muestra a eso más liquidación
se requiere cuando la orientación del conector es perpendicular a la onda.

Plataforma sin plomo del portador del proceso de SMT de la plataforma de la soldadura con el ciclo de vida de 20000 veces

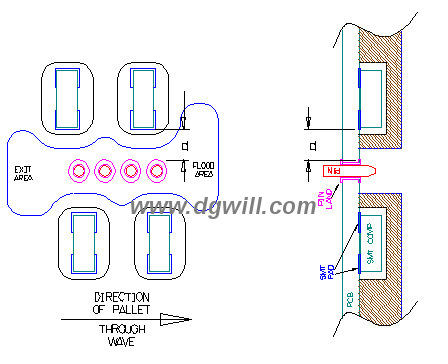

Los componentes de PTH localizaron paralelo a la dirección a través de onda
La liquidación requerida entre la tierra del perno y el cojín de SMT se puede hacer muy
pequeño, pues la soldadura no tiene que fluir “debajo” de los bolsillos componentes.




Plataforma sin plomo del portador del proceso de SMT de la plataforma de la soldadura con el ciclo de vida de 20000 veces

Implicaciones del diseño del PWB - para los diseñadores del tablero - o respin

A nuestros clientes nos invitamos a menudo para ayudar con la identificación de oportunidades del respin del diseño.
Identificaremos áreas problemáticas dentro de un tablero y sugeriremos los movimientos apropiados de componentes. (Antes del PWB se fabrica idealmente)
Sin embargo para los diseñadores del tablero que leen esto, puede usted recordar otras cuatro “reglas” (competir con las cientos otras reglas usted tiene que tener flotación
alrededor en de su cabeza).
Guarde (altura) los componentes grandes de SMT lejos de áreas de PTH.
Deje principales y que se arrastran las áreas alrededor de componentes de PTH tan claramente como sea posible.
No ponga ninguna componentes de SMT dentro 3m m (0,12") de ninguna componentes de PTH.
No ponga todos los componentes de PTH en línea a lo largo de un borde de un tablero - deje un cierto espacio para permitir que apoyemos enmascarar en el centro del tablero.
